在智能手機向多攝、高像素、潛望式方向升級的當下，攝像頭模組作為核心成像部件，需承受從 - 40℃極寒到 85℃高溫的極限溫度驟變。三箱式溫度沖擊試驗箱憑借 “雙腔蓄能 + 中間測試腔" 的獨特結構，可實現無物理轉運的溫度瞬變模擬，成為評估攝像頭光學性能與機械穩定性的關鍵設備。本文結合設備技術原理、專項測試方案與行業案例，解析其在手機攝像頭質量管控中的核心價值。
設備技術內核：三腔協同的溫度瞬變模擬機制
三箱式溫度沖擊試驗箱通過高溫腔、低溫腔與測試腔的獨立控溫與氣流切換，構建精準可控的溫度沖擊環境，其技術優勢集中體現在三方面：

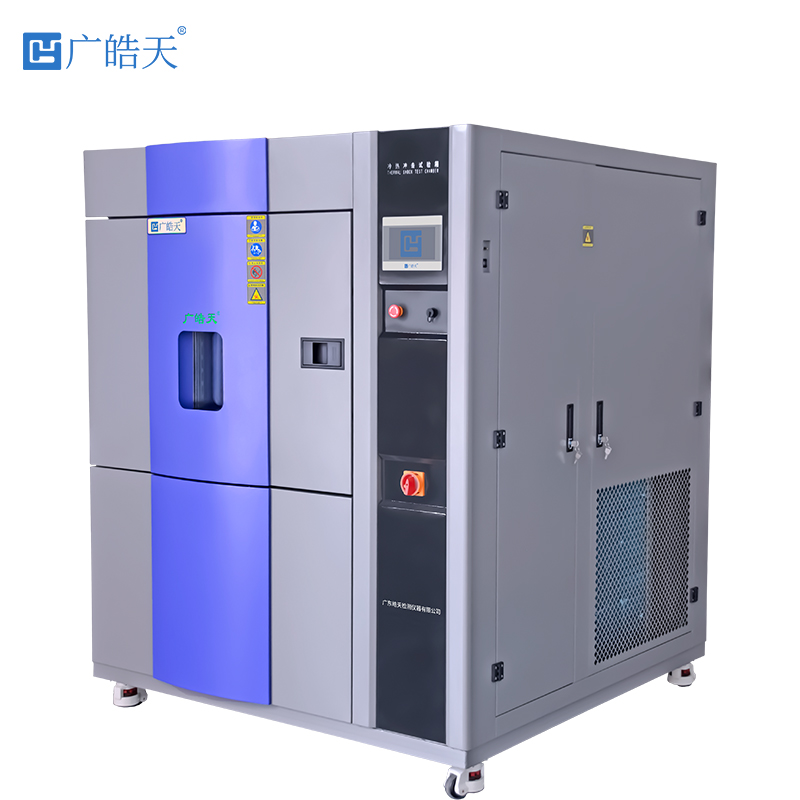

三腔分離式結構設計是核心創新點。設備采用高溫腔（-60℃~150℃）、低溫腔（-70℃~0℃）與測試腔的獨立腔體布局，通過電磁閥控制高溫或低溫氣流快速注入測試腔，實現 - 55℃~150℃的寬域溫度沖擊，避免樣品在腔間轉運的物理損傷。以皓天 TSE-100F-3PS 型號為例，其溫度穩定性達 ±2℃，高低溫轉換時間≤15 秒，遠超手機攝像頭測試對 “瞬時溫變" 的嚴苛要求。
精準溫控與節能系統保障測試精度。設備采用模糊運算 PID 控制技術，可自動調節冷媒流量匹配負載變化，升溫速率達 3℃/min，降溫速率 1℃/min，配合正壓式風道設計，確保測試腔內溫度均勻性≤±2℃。模塊化制冷機組不僅簡化維護，更實現 20% 的節能效果，適配實驗室長期高強度測試需求。多重安全防護機制（超溫報警、漏電保護等）可避免攝像頭模組因溫度失控受損。
智能試驗管控系統提升標準化水平。設備配備 LCD 觸控界面，支持 100 段程序編輯，可預設高溫保持 30min、低溫保持 30min、轉換時間≤5min 等手機攝像頭專屬測試參數。通過以太網接口與上位機聯動，能實時采集溫度曲線與樣品狀態數據，采樣頻率達 10Hz，為失效分析提供完整數據鏈。
攝像頭專項測試方案：光學與機械性能的雙重驗證
手機攝像頭模組包含鏡片組、CMOS 傳感器、對焦馬達等精密部件，需針對性設計多維度測試方案，核心圍繞 GB/T 2423.22 與企業標準展開：
光學性能穩定性測試
溫度驟變易導致鏡片熱脹冷縮、鍍膜脫落，直接影響成像質量。測試采用 - 40℃~70℃沖擊循環，高溫與低溫各保持 30min，轉換時間≤5min，累計 10 次循環。通過 MTF（調制傳遞函數）測試儀實時監測分辨率變化，要求中心視場 MTF 值下降不超過 10%；采用干涉儀檢測鏡片形變量，允許偏差≤0.5λ（λ=632.8nm）。某型號超廣角鏡頭經 5 次循環后出現邊緣模糊，檢測發現是樹脂鏡片與玻璃鏡片膨脹系數差異導致偏移，更換低膨脹系數樹脂材料后達標。
機械結構可靠性測試
對焦馬達與防抖機構對溫度應力異常敏感。測試模擬 - 55℃~85℃苛刻環境，每循環保持 45min，累計 21 次循環，重點驗證：①自動對焦成功率（≥99%）；②光學防抖補償范圍（變化量≤5%）；③鏡筒密封性（漏氣率≤1×10?? Pa?m3/s）。某潛望式鏡頭在 15 次循環后出現對焦卡頓，拆解發現金屬導軌因熱疲勞出現微形變，改用鈦合金材質后通過 21 次循環測試。
電子性能穩定性測試
CMOS 傳感器與驅動電路的電氣參數易受溫變影響。測試在開機狀態下進行 - 20℃~60℃循環，每循環保持 1h，累計 13 次，監測：①暗電流值（≤0.1nA/cm2）；②色彩還原偏差（ΔE≤3）；③馬達驅動電流波動（≤5mA）。某 4800 萬像素?cái)z像頭在低溫段出現噪點增多，經分析是傳感器供電模塊電容容值隨溫度衰減，更換耐低溫陶瓷電容后恢復正常。
標準體系與結果評估：分級判定與失效溯源
手機攝像頭溫度沖擊測試形成 “國際標準 + 企業規范" 的雙重體系：基礎依據 GB/T 2423.22-2012（等同 IEC 60068-2-14）Na 級要求，明確 - 55℃~125℃溫域、10 次循環的測試條件；蘋果、華為等企業標準進一步提升至 - 40℃~85℃、50 次循環，且要求全程開機測試。
結果采用三級判定準則：A 級（優）為外觀無異常，光學 / 電子參數變化率≤5%；B 級（合格）為參數變化率≤10%，無需校準即可恢復；C 級（不合格）為出現鏡片開裂、功能失效等問題。消費級手機需達 B 級以上，軍工定制機型需滿足 A 級標準。
失效分析需聚焦三大核心機理：①材料匹配失效，如鏡頭膠水耐溫性不足導致脫膠（解決方案：改用 - 40℃~120℃耐溫環氧膠）；②熱疲勞損傷，如焊點因冷熱交替出現微裂紋（解決方案：采用無鉛焊料優化焊接工藝）；③密封失效，如防水膠圈收縮導致進灰（解決方案：更換氟橡膠密封圈）。技術演進與應用拓展：從單一測試到復合驗證
隨著攝像頭向 “多攝協同 + 8K 超高清" 發展，測試設備呈現三大升級方向：①溫域拓展，新一代設備已實現 - 80℃~180℃覆蓋，適配航天級攝像頭測試；②多應力復合，部分機型集成 10~2000Hz 振動模塊，模擬車載場景的溫度 - 振動耦合環境；③智能化升級，引入 AI 算法自動分析 MTF 曲線變化，提前預警鏡片偏移風險。
應用場景從單一模組測試延伸至整機驗證。某手機廠商搭建 “攝像頭 - 主板 - 顯示屏" 閉環系統，通過三箱式設備模擬北方冬季戶外拍攝（-30℃）到室內暖氣環境（25℃）的瞬變過程，驗證自動對焦與色彩還原的協同穩定性，測試數據直接指導鏡頭模組的熱設計優化。
三箱式溫度沖擊試驗箱作為手機攝像頭可靠性的 “試驗考官"，其核心價值不僅是篩選不合格產品，更通過失效機理分析推動材料與工藝升級。在折疊屏手機、衛星通信手機等新品類加速迭代的背景下，該設備將持續成為保障攝像頭苛刻環境適應性的核心裝備，助力消費電子品質升級。
