隨著電子芯片向消費電子、汽車電子、航空航天等領域深度滲透，其面臨的溫度環境愈發極限 —— 車規芯片需承受發動機艙 - 40℃~125℃的驟變，航空航天芯片更需應對 - 55℃~150℃的嚴苛工況。溫度驟變引發的材料熱應力，是導致芯片焊點開裂、封裝分層、電氣性能漂移的核心誘因，據行業數據統計，30% 以上的芯片失效源于溫度應力相關缺陷。兩箱式冷熱沖擊試驗箱憑借 “雙腔獨立控溫 + 極速溫變" 的技術特性，成為模擬極限溫度環境、提前暴露芯片潛在缺陷的關鍵設備，其技術性能直接決定芯片可靠性測試的精準度與有效性。

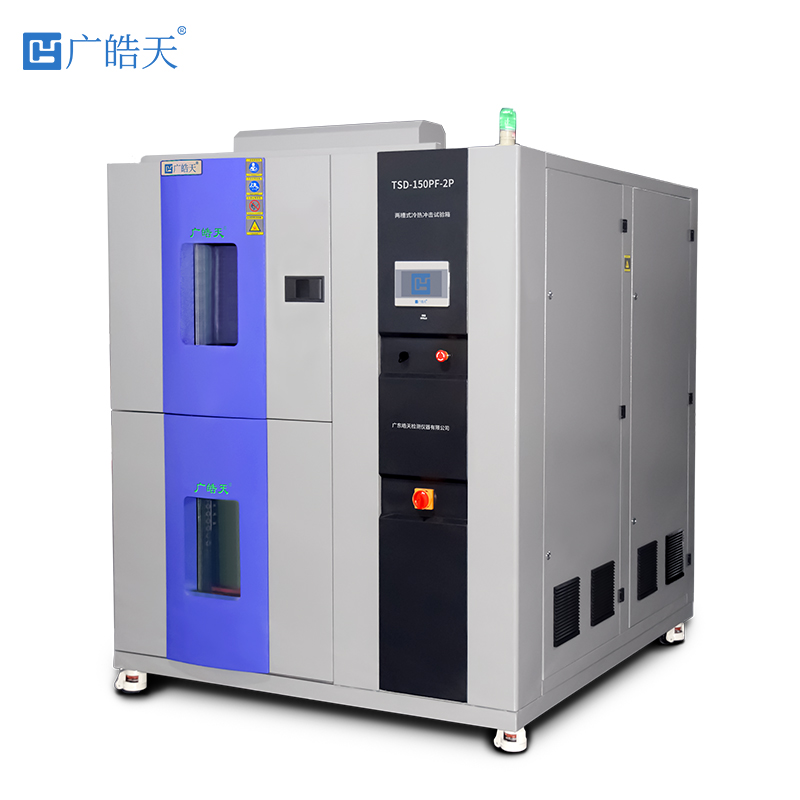

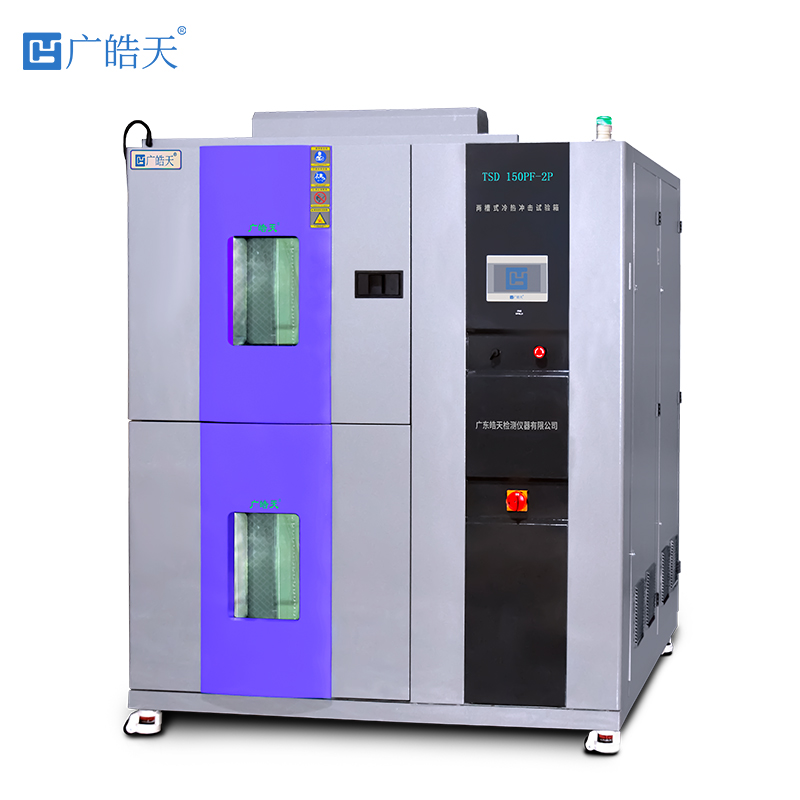

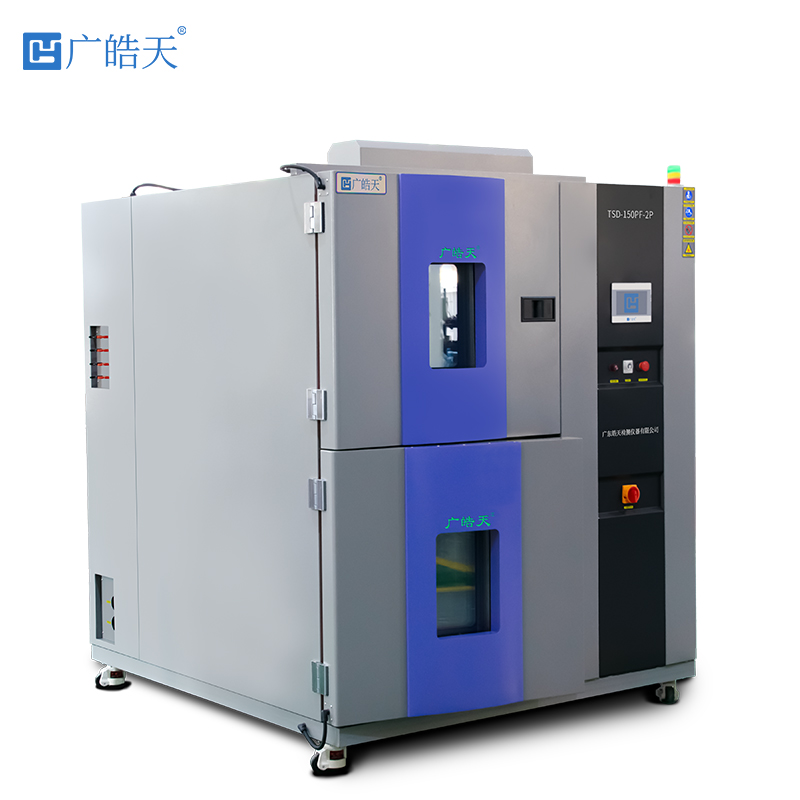

一、兩箱式冷熱沖擊試驗箱的核心技術原理
（一）雙腔獨立控溫架構：極限溫差的實現基礎
設備采用高溫箱與低溫箱物理分隔設計，通過獨立控溫系統構建穩定溫差環境。高溫箱以鎳鉻加熱管或遠紅外加熱器為核心，搭配 50-100mm 厚硅酸鋁棉保溫層，結合 PID 閉環控制技術，實現 - 20℃~200℃的寬范圍控溫，從常溫升至 150℃的升溫速率≤30 分鐘，溫度穩定性控制在 ±1℃以內，確保高溫環境的精準恒定。
低溫箱則依賴復疊式制冷系統：高溫循環回路采用 R404A 制冷劑（蒸發溫度 - 30℃~-10℃），負責快速降低初始熱負荷；低溫循環回路使用 R23 制冷劑（蒸發溫度≤-80℃），實現深冷環境；針對量子芯片等超低溫測試需求，可疊加液氮噴射輔助制冷，通過強制對流技術進一步縮短降溫時間，滿足 - 100℃以下的極限低溫要求。
（二）極速溫度轉換技術：模擬真實溫度沖擊
溫度沖擊的核心是實現樣品在高低溫環境間的無緩沖切換，這依賴三大關鍵技術協同：
雙循環協同制冷：高溫循環先將樣品熱負荷降至 - 10℃~0℃的過渡溫區，再由低溫循環接力降溫至目標值，使 100℃至 - 60℃的溫度轉換時間縮至分鐘級，較傳統單循環設備效率提升 60%；
高精度樣品轉移系統：主流采用氣缸驅動吊籃式或伺服電機導軌式結構，轉移時間≤5 秒，針對 BGA 等精密封裝芯片，可升級為≤3 秒的高速轉移模塊；通道門配備雙重硅膠密封條，開啟時間≤3 秒，結合位移傳感器實時校準，定位精度達 ±0.5mm，有效減少溫度串?dāng)_；
動態熱負荷補償：通過 PT100 鉑電阻傳感器（精度 ±0.1℃）實時監測箱內溫度，控制系統根據溫差動態調節壓縮機轉速與電子膨脹閥開度，將溫度波動控制在 ±1℃以內，較傳統設備的溫度控制精度提升 67%。
二、電子芯片冷熱沖擊測試的技術實施流程
（一）測試參數的場景化匹配
需根據芯片應用領域制定差異化測試參數，確保模擬真實使用環境：
所有場景中，駐留時間均需滿足芯片熱平衡要求（溫度變化率≤1℃/min），通常設置為 30 分鐘，避免因溫度未達穩態導致測試結果偏差。
（二）全流程技術管控要點
測試前預處理與設備校準：芯片需在 25℃±3℃、50%±10% RH 的標準環境中靜置 24 小時，消除前期環境干擾；采用精度 ±0.1℃的鉑電阻溫度計進行 9 點校準（箱內均勻分布），確保溫度均勻性≤±2℃，避免局部溫差影響測試結果；
樣品固定與信號連接：使用聚四氟乙烯或陶瓷材質夾具（熱阻≤1.5K/W），定位精度 ±5μm，確保芯片引腳與測試探針精準對接；夾具設計需避開芯片散熱通道，防止機械應力與熱阻干擾；
測試中監測與失效檢測：通過熱電偶矩陣（芯片表面 + 內部封裝）實時記錄溫度響應，當芯片結溫與環境溫差≤2℃時啟動計時；測試后采用 30 倍光學顯微鏡檢測≤5μm 的焊點微裂紋，通過 Keysight B1500 半導體參數分析儀測量漏電流（Ioff≤1nA@125℃），結合泰瑞達 J750 等 ATE 系統實現 99.9% 的功能覆蓋率驗證，全面評估芯片可靠性。
三、測試中的典型技術問題與解決方案
（一）溫度串?dāng)_：雙腔切換的核心挑戰
兩箱切換時，通道開啟易導致高低溫空氣交換，引發箱內溫度波動。解決方案包括：①低溫箱采用真空隔熱層（隔熱系數≤0.03W/(m?K)），降低熱傳導；②設計錯位式密封門，將開啟間隙控制在≤0.5mm，減少空氣對流；③樣品轉移后啟動 1.5 倍功率補償模式，15 分鐘內恢復目標溫度，可將串?dāng)_溫差從 ±5℃降至 ±1℃，滿足精密測試需求。
（二）熱滯后效應：樣品與環境的溫度同步難題
芯片封裝材料（如環氧樹脂）的熱傳導延遲，導致樣品溫度與箱內環境溫度存在響應差。需在芯片表面與內部封裝分別粘貼熱電偶，實時監測結溫變化，待結溫與環境溫差≤2℃時再啟動駐留計時。某車規芯片測試案例中，該方法使駐留時間設置精度提升 40%，有效避免因熱滯后導致的測試不充分問題。
