汽車擋風玻璃作為關鍵安全部件，需在 - 40℃至 85℃的苛刻溫度波動中保持結構完整性與光學性能。研究表明，溫度每波動 10℃，玻璃與 PVB 膠片的界面應力將增加 15%，長期循環易導致分層、開裂等失效模式?？焖贉刈冊囼炏渫ㄟ^模擬苛刻溫度交替環境，成為驗證擋風玻璃環境適應性的核心設備。本文系統闡述測試技術原理、設備構成、實施流程及數據分析方法，為汽車玻璃可靠性評估提供技術參考。
測試技術原理與標準體系
擋風玻璃的溫度失效源于材料熱物性差異的耦合作用。硅酸鹽玻璃的熱膨脹系數為 7.1ppm/K，而中間層 PVB 膠片則高達 58ppm/K，這種巨大差異導致溫度變化時產生顯著熱應力。在 - 40℃低溫環境下，PVB 膠片彈性模量增至室溫的 8 倍，易發生脆性斷裂；85℃高溫則會使膠片塑化，導致粘結強度下降 30% 以上。機械應力在溫度循環中累積，當循環次數超過 50 次時，界面剝離風險呈指數級上升。
現行測試標準形成了完善的技術規范。國際標準 ISO 16750-3 明確規定汽車玻璃溫度測試范圍為 - 40℃至 125℃，溫變速率不低于 5℃/min，循環次數不少于 10 次。國內標準 GB/T 2423.22 要求溫度沖擊測試的轉換時間≤5 分鐘，且需監測試樣在高低溫停留階段（各 2 小時）的性能變化。對于新能源汽車，額外要求在溫度循環中同步測試雨刮器、攝像頭等集成部件的功能穩定性，透光率衰減量需控制在 5% 以內。
試驗箱系統構成與關鍵技術

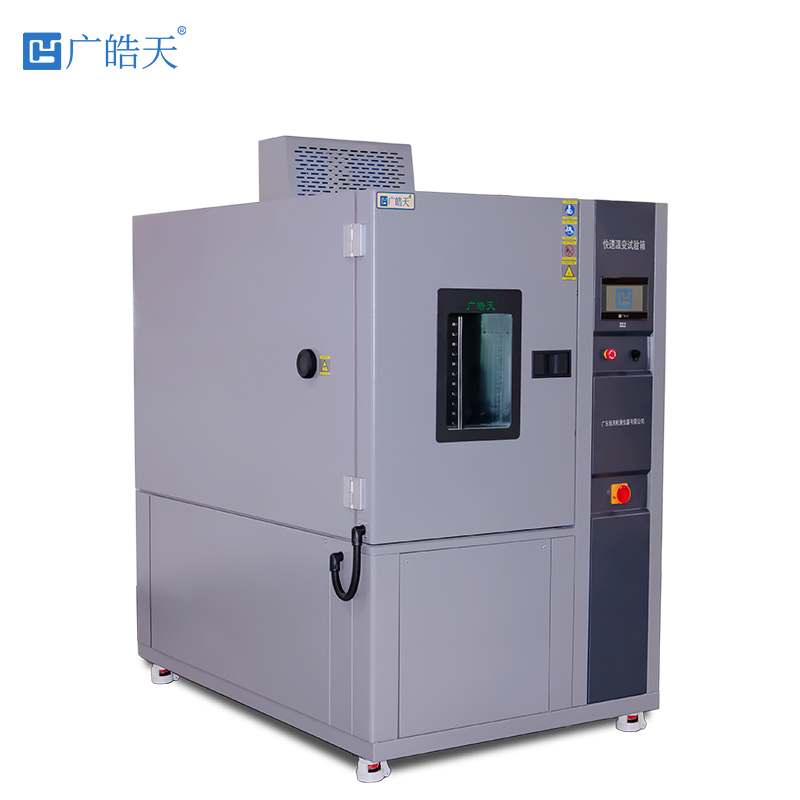

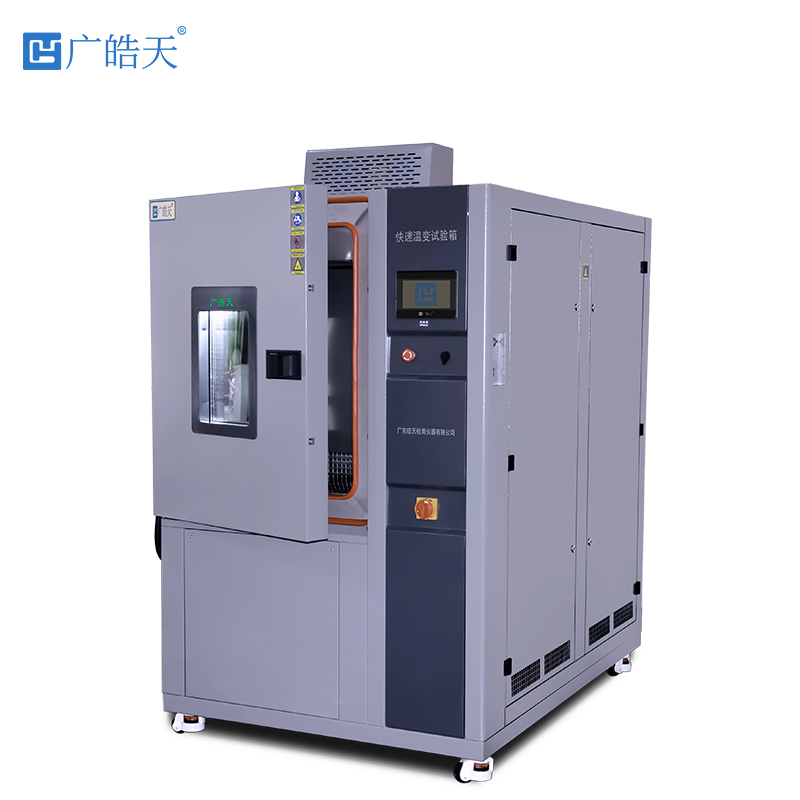

快速溫變試驗箱采用雙箱式結構設計，由高溫箱、低溫箱和轉換機構三部分組成。工作室容積通常為 1000L-3000L，內壁采用 316L 不銹鋼材質，保溫層采用 150mm 厚高密度聚氨酯發泡材料，漏熱率控制在 0.5W/(m2?K) 以下。風道系統采用上送下回的氣流循環方式，配合多翼離心風機形成均勻氣流場，確?？蛰d狀態下溫度均勻性≤±2℃。
溫控系統是技術核心，采用復疊式制冷架構：首級回路使用 R404A 制冷劑實現 - 40℃溫區，次級回路采用 R23 制冷劑拓展至 - 70℃低溫；加熱系統采用鎳鉻合金電加熱器，最大功率可達 15kW，實現 85℃-125℃高溫輸出。溫度控制采用分段模糊 PID 算法，在 - 40℃~85℃區間內實現 ±0.5℃的控制精度，溫變速率可在 5℃/min~10℃/min 范圍內連續可調。針對玻璃試樣的熱慣性特性，系統配置紅外測溫反饋模塊，實時補償溫差偏差。
數據采集系統集成多路傳感器：采用 PT1000 級鉑電阻監測環境溫度，精度達 ±0.1℃；通過光纖光柵傳感器測量玻璃表面應變，分辨率 0.1με；光學測試模塊配備分光光度計，可在線監測 380nm-780nm 波段的透光率變化，測試精度 ±0.5%。所有數據通過以太網傳輸至中央控制系統，形成溫度 - 應力 - 光學性能的關聯數據庫。
測試實施流程與技術要點
測試前準備需執行嚴格的標準化程序。試樣應在 23℃±2℃、50%±5% RH 環境中靜置 4 小時，消除初始應力。安裝采用專用夾具模擬實際裝車狀態，夾具與玻璃接觸部位墊襯硅橡膠緩沖層，避免機械應力干擾。試驗箱校準采用 9 點溫度校驗法，在 - 40℃、25℃、85℃三個節點驗證溫度偏差，確保符合 ISO 16750-3 要求。
核心測試項目包括三個技術環節：溫度循環測試按 - 40℃（保持 2h）→10℃/min 升溫→85℃（保持 2h）→10℃/min 降溫的程序，完成 10 次循環，每循環記錄 3 次界面溫度分布；冷熱沖擊測試在 3 分鐘內實現 - 40℃至 85℃的快速轉換，累計 30 次沖擊后檢查外觀缺陷；光學性能測試在每次循環后測量透光率、霧度值，重點監控視覺區域（駕駛員視角 60° 范圍內）的光學參數變化。
測試過程中的干擾控制至關重要。為防止低溫結露影響測試精度，需將箱體內露點溫度控制在測試溫度以下 3℃。高溫階段需開啟防霧系統，避免水汽在玻璃表面凝結。機械振動需控制在 0.01g 以下，防止對界面粘結強度測試產生干擾。每次測試后，試樣需在標準環境中平衡 2 小時再進行最終性能評估。
數據解析與技術發展趨勢
測試數據采用多維度分析模型。通過雨流計數法將 10 次循環的溫度歷程轉化為等效熱應力循環，計算得到界面疲勞損傷因子。建立 "溫度 - 應變 - 透光率" 三維響應曲面，采用最小二乘法擬合老化趨勢方程。失效判據包括：外觀無大于 0.5mm 的裂紋或氣泡，透光率衰減≤5%，沖擊強度保留率≥80%。某案例顯示，經過 10 次循環后，合格擋風玻璃的透光率從初始 92% 降至 88.5%，界面最大應變 320με，均在標準限值內。
失效分析借助多種微觀檢測手段。掃描電鏡觀察發現，失效試樣的 PVB 膠片出現 0.2μm 級微裂紋，主要分布在玻璃邊緣 5mm 范圍內；傅里葉變換紅外光譜顯示 1730cm?1 處的酯基特征峰強度下降 15%，表明高溫導致部分化學鍵斷裂；熱重分析則揭示 PVB 膠片在 85℃長期作用下失重率約 0.3%，與粘結強度下降呈正相關。
技術發展呈現三大趨勢：多應力耦合測試系統將溫度、振動、紫外線老化集成，更真實模擬實際工況；基于數字孿生的虛擬測試平臺可實現溫度場仿真，測試周期縮短 40%；AI 視覺檢測技術的應用使界面缺陷識別精度提升至 0.1mm，檢測效率提高 3 倍。這些技術創新將推動汽車擋風玻璃從被動測試向主動可靠性設計轉變，為智能駕駛時代的安全防護提供技術支撐。
